Code Verifier sind optische Messmittel. Sie dienen dazu, die Qualität von Matrix- oder Barcodes zu prüfen, die z. B. zur Unique Device Identification (UDI) eingesetzt werden.

Medizinproduktehersteller sollten wissen,

  • was bei der Vergabe und beim Aufbringen dieser Codes schiefgehen kann,
  • welche regulatorischen Anforderungen sie bezüglich der Code-Qualität erfüllen müssen,
  • wie sie überprüfen können, ob diese Anforderungen erfüllt sind,
  • wie Barcode und Matrixcode Verifier dabei helfen,
  • ob sich Smartphones zur Verifizierung der Codes eigenen und
  • wie hoch die Kosten für einen solchen Code Verifier sind.

1. Welche Fehler Code Verifier finden müssen

Fehlertyp 1: Falsche Syntax / falsches Format

Ein erster Fehler kann darin bestehen, dass die Syntax, die im Matrix- oder Barcode verschlüsselt ist, nicht der Spezifikation der Zuteilungsstelle genügt.

Ein gravierender Syntaxfehler wäre es beispielsweise, wenn die im Klartext sichtbaren Klammern mit in den Code hineinkodiert werden.

Als UDI-DI wird bei der Zuteilungsstelle GS1 die GTIN eingesetzt. Diese darf nur eine feste Länge von 14 Stellen aufweisen und nur aus den Ziffern 0 bis 9 aufgebaut sein. Auch davon darf nicht abgewichen werden.

Format eines GS1-Codes

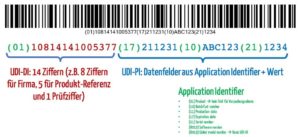

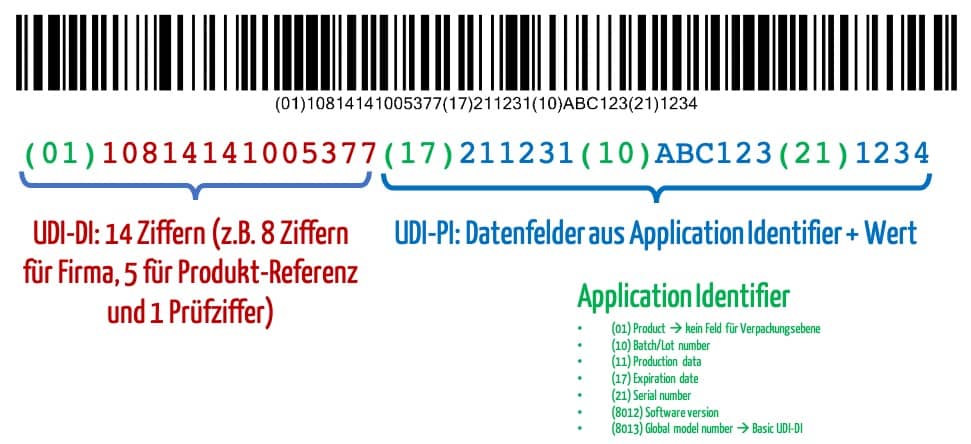

Abb. 1: Format eines GS1-128-Codes (zum Vergrößern klicken)

Ein Verifier für Matrix- oder Barcode muss diese Syntaxfehler erkennen. Er kann jedoch nicht die Semantik prüfen, beispielsweise ob das Verfallsdatum korrekt ist oder ob der Artikel tatsächlich existiert.

Weiterführende Informationen

Lesen Sie hier mehr zum Thema UDI. Eine Videoserie im Auditgarant vermittelt die regulatorischen Anforderungen an die UDI und erläutert, wie Hersteller die UDI-Codes spezifisch für jede Zuteilungsstelle (z. B. GS1, HIBCC) bestimmen.

Fehlertyp 2: Unzureichender Kontrast

Durch Abrieb, fehlerhaften Druck oder ungeeignete Druckvorlagen kann es dazu kommen, dass der Kontrast des Codes nicht ausreichend hoch ist.

Matrix Code mit mangelndem Kontrast
Abb. 2: Matrixcode mit mangelndem Kontrast

Auch das Trägermaterial kann diesen Kontrast negativ beeinflussen, z. B. duch seine Farbgebung (s. Abb. 2).

Fehlertyp 3: Modulation, verwaschene Kanten

Auch bei hohem Kontrast muss ein Code Verifier erkennen, ob die „Schärfe“ des Drucks unzureichend ist oder ob die Schwärzung der Matrixzellen variert.

Unscharfer Matrix Code
Abb. 3: Unscharfer Matrixcode

Fehlertyp 4: Verzerrung und Gitterungleichmäßigkeiten

Durch den Druckvorgang selbst kann es vorkommen, dass die Symbole gestaucht, gestreckt oder in anderer Weise verzerrt sind.

Verzerrungen und Gitterungleichmäßigkeiten bei Matrix Codes

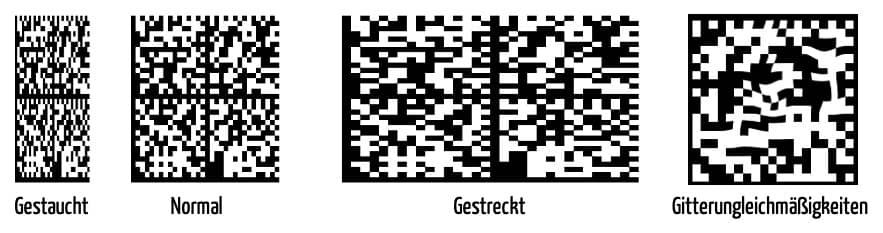

Abb. 4: Verzerrungen und Gitterungleichmäßigkeiten bei Matrixcodes

Gitterungleichmäßigkeiten entstehen durch schwankende Druckgeschwindigkeit oder eine falsche Druckerkonfiguration. Dabei steht „Druckerkonfiguration“ synonym für Grafikdruck, skalierte PDF-Drucke, Layoutfehler. Barcodes zeigen Abweichungen bei Strichbreiten und Strichpositionen.

Fehlertyp 5: Unvollständiger Druck

Durch z. B. Düsenaussetzer bei Tintenstrahldruckern oder Heizzellenausfälle bei Thermoetikettendruckern können Unregelmäßigkeiten entstehen. Auch solche Fehler muss ein Code Verifier zuverlässig erkennen und durch die Inanspruchnahme der Fehlerkorrektur ausweisen.

Fehlertyp 6: Falsche Größe

Die Spezifikation der Zuteilungsstellen (Issuing Entities: GS1, HIBCC, ICCBA, IFA)  legt auch die Größe der Codes fest. Das betrifft z. B. die sogenannte „Modulgröße“ bei Matrix- und Barcodes.

2. Regulatorische Anforderungen

a) In Europa

UDI-System

MDR und IVDR fordern nicht nur die UDI, sondern auch, dass diese Codes in einem menschenlesbaren Format (z. B. in Form von Ziffern) und in einem maschinenlesbaren Format (z. B. in Form von Matrix- und Barcodes) auf dem Produkt aufgebracht sind.

QM-System

MDR und IVDR verlangen im Artikel 10 Absatz h) im Kontext des QM-Systems

die Überprüfung der Zuteilung der UDI gemäß Artikel 27 Absatz 3 für alle einschlägigen Produkte und die Gewährleistung der Kohärenz und der Validität der gemäß Artikel 29 gelieferten Informationen;

MDR / IVDR Artikel 10, Absatz h)

Für die korrekte Herstellung des Produkts (dazu zählt auch die Aufbringung der UDI-Kennzeichnung) ist u. a. die Person Responsible for Regulatory Compliance (PRRC) verantwortlich:

Die für die Einhaltung der Regulierungsvorschriften verantwortliche Person ist mindestens dafür verantwortlich, dass a) die Konformität der Produkte in angemessener Weise gemäß dem Qualitätsmanagementsystem geprüft wird, in dessen Rahmen die Produkte hergestellt werden, bevor ein Produkt freigegeben wird, […]

MDR / IVDR Artikel 15

Codes gemäß den Vorgaben der Zuteilungsstellen und damit Normen

In dem bereits erwähnten Artikel 28 Absatz 3 schreibt die MDR:

Bevor ein Hersteller ein Produkt […] in Verkehr bringt, teilt er diesem […] eine UDI zu, die im Einklang mit den Vorschriften der von der Kommission gemäß Absatz 2 benannten Zuteilungsstelle generiert wurde.

MDR Artikel 28 Absatz 3

Damit macht die MDR (und wortgleich die IVDR) indirekt die Vorgaben der Zuteilungsstellen (GS1, HIBCC, ICCBA, IFA) verpflichtend.

Diese Vorgaben wiederum liegen in Form referenzierter Normen vor:

Zuteilungsstelle

Referenzierte Normen

GS1

ISO/IEC 15415
ISO/IEC 15416
ISO/IEC 29158

HIBICC

ISO/IEC 15416
ISO/IEC 15415

ICCBA

ISO/IEC 15415

IFA

ISO/IEC 15415

Zusätzlich spezifizieren die Zuteilungsstellen weitere Messparameter, z. B. die Einstellung der Messblende in Abhängigkeit von der Modulgröße.

Damit werden Normen verbindlich, die den Inhalt und das Format des Codes sowie deren Verifizierung spezifizieren (s. Abb. 5).

Abhängigkeitsgraf, der Beziehung zwischen MDR, UDI Zuteilungsstellen und Normen zeigt
Abb. 5: Wie Normen verbindlich werden

Messgeräte

Code Verifier sind Prüfgeräte oder auch Messmittel, wie das die ISO 13485 bezeichnet. Die Hersteller müssen sicherstellen, dass sie diese Messgeräte gemäß den Anforderungen dieser Norm kontrollieren, kalibrieren und justieren.

Weiterführende Informationen

Lesen Sie in diesem Artikel zu Messmitteln, welche gesetzlichen Anforderungen die Hersteller erfüllen müssen und was die Unterschiede von Kalibrierung, Justierung und Eichung sind.

b) In den USA

In den USA fordert der 21 CFR part 820.120 ein „device labling“. Spezifischer wird der 21 CFR part 830. Im Subpart B verweist das Gesetz auf die Normenfamilie ISO/IEC 15459. Diese Normenfamilie besteht wiederum aus Teilen wie den folgenden:

  • ISO/IEC 15459-2:2006 Information technology – Unique identifiers – Part 2: Registration procedures
  • ISO/IEC 15459-4:2008 Information technology – Unique identifiers – Part 4: Individual items
  • ISO/IEC 15459-6:2007 Information technology – Unique identifiers – Part 6: Unique identifier for product groupings

Diese Normenfamilie legt die Grundlagen der automatischen Identifikation für UDI fest. Die GS1-Spezifikationen basieren darauf und legen die einzuhaltende Datenkodierung und Kennzeichnungsqualität für Codes und damit auch für die UDI-Codes fest.

Weitere Informationen finden sich im Federal Register des „Department of Health and Human Service“.

3. Funktionsweise von Barcode Verifier und Matrixcode Verifier

Code Verifier sind in der Regel optische Prüfgeräte, die Bilder des Codes aufnehmen. Dazu gewährleisten sie definierte Bedingungen bezüglich

  • Aufnahmewinkel,
  • Abstand zwischen Prüfgerät und Code,
  • Lichtverhältnisse (z. B. gleichmäßige Ausleuchtung),
  • Lichtquelle (Farbspektrum, Messblende) und
  • Hintergrund.

Anschließend bewerten die Code Verifier diese Bilder. Die o. g. Normen bestimmen die Bewertungskriterien. Diese Normen spezifizieren auch die Prüffälle, die alle o. g. Fehlertypen abdecken.

Bild eines Code Verifiers
Abb. 6: Code Verifier (mit freundlicher Genehmigung der Firma REA)

Hersteller könnten die Anforderungen an die Güte der Codes (z. B. Kontrastverhältnisse, Größe der Module) auch mit einem Messmikroskop überprüfen. Diese Mikroskope sind jedoch meist teurer, und der Aufwand für die Messung ist höher als mit einem Code Verifier. Der Anwender müsste auch das Expertenwissen kennen, das der Verifiier in seiner Software mitbringt.

4. Kosten für Barcode Verifier und Matrixcode Verifier

Ein guter Code Verifier kostet einen mittleren bis hohen vierstelligen Betrag. Wie oft sind nach oben keine Grenzen gesetzt. Mit dieser Größenordnung erreichen die Hersteller Prüfgeräte, die den regulatorischen Anforderungen genügen.

Das Ausleihen von Geräten rechnet sich meistens nicht. Bei sehr wenigen zu prüfenden Codes ist es daher ratsam, die Messung als Dienstleistung einzukaufen. Die Kosten dafür beschränken sich typischerweise auf einen kleinen dreistelligen Betrag.

5. Fazit und Zusammenfassung

Es gibt enge regulatorische und normative Vorgaben

Während das System harmonisierter Normen in vielen Bereichen zerfällt, liefern die Normen im Kontext der UDI ebenso präzise wie verbindliche Vorgaben. Diese helfen, Unsicherheiten bei Audits und Zulassungen zu vermeiden.

Das Smartphone reicht leider nicht

Das Smartphone eignet sich nicht als Verifier für Barcode oder Matrixcode:

  • Smartphones erfüllen nicht die regulatorischen Anforderungen.
  • Sie verleiten den Anwender dazu, den Winkel und den Abstand so lange anzupassen, bis das Smartphone den Code lesen kann. Qualitätsmängel bleiben so unentdeckt.
  • Das manuelle Scannen entspricht auch nicht der Alltagssituation, z. B. dem Scannen der Geräte in der Produktion, wo Abstände und Winkel festliegen.
  • In vielen Situationen darf der Scan-Vorgang nur Sekundenbruchteile dauern. Anwender erlauben einem Smartphone viel längere Lesezeiten. Das verdeckt Fehler, die in sehr kurzen Lesezeiten zum Ausfall führen.

Die Anschaffung eines Code Verifiers rechnet sich meistens

Die Kosten für einen Code Verifier sind beherrschbar, sodass sich deren Anschaffung lohnt. Ausnahmen gibt es für rein digitale Produkte, da es keine „Druckprobleme“ gibt, die ein Code Verifier erkennen müsste.


Wilfried Weigelt hat wesentlich bei der Erstellung dieses Artikels mitgewirkt. Er ist Mitglied des DIN/ISO-Normenausschusses zur Automatischen Identifikation und Abteilungsleiter bei REA, einem Anbieter von Code Verifiern. Herr Weigelt hilft bei Fragen gerne weiter, z.B. per E-Mail.
