ISO 15223-1 oder ISO 980

Die beiden Normen ISO 980 und ISO 15223-1 regeln bzw. regelten die Symbole, die Hersteller zur Kennzeichnung von Medizinprodukten nutzen dürfen.

ISO 15223-1 und EN ISO 980

Die EU-Kommission hat im November 2017 die ISO 15223-1 harmonisiert und in die Liste harmonisierter Normen aufgenommen. Sie löst damit die ISO 980 als Norm ab. Die Diskussion, ob die EU die ISO 980 versehentlich aus der Liste entfernt hatte, dürfte damit beendet sein.

Lesen Sie in diesem Artikel, was die ISO 15223-1:2016 wirklich beschreibt und fordert und woher Sie die Symbole beziehen können.

Update: Die Version 2020 ist im Abstimmungsprozess (s.u.).

Regulatorischer Hintergrund

Die MDR verpflichtet die Hersteller, Informationen auf den Labels bereitzuhalten (s. Anhang I, Abschnit 23.2. Dazu zählen:

  • Tatsache, dass Produkt ein Medizinprodukt ist
  • Enthält menschliches Blut oder Plasma
  • Enthält Arzneimittel
  • Wurde sterilisiert
  • Enthält andere Stoffe wie biologische Materialien menschlichen oder tierischen Ursprungs, kanzerogene oder toxische Materialien
  • Darf wiederverwendet werden oder eben nicht
  • usw.

Üblicherweise verwenden Hersteller Symbole, um diese Informationen klar verständlich und auf minimalem Platz zu kommunizieren. Diese Symbole wiederum werden durch Normen wie die EN 980 und die ISO 15223-1 festgelegt.

Über die ISO 15223-1

Aufbau der Norm

Die ISO 15223-1:2016 bzw. deren deutsches Pendant, die DIN EN ISO 15223, ist mit 48 Seiten eine kurze Norm.

  • 10 Seiten davon dienen den Anhängen ZA bis ZC, die das Mapping zwischen den Anforderungen der EU-Medizinprodukterichtlinien (MDD, AIMD und IVD) herstellen.
  • Auf den nächsten 6 Seiten befinden sich das Vorwort, die Einleitung, Begriffsbestimmungen und wenige normative Forderungen wie beispielsweise die Größe der Symbole aus dem Risikomanagement abzuleiten. Hier fordert die ISO 15223-1 auch, die Symbole auf dem Medizinprodukt, auf der Verpackung und in den bereitgestellten Unterlagen (z.B. Gebrauchsanweisung) zu verwenden.
  • Es folgen 21 Seiten Tabellen, die die Symbole und deren Verwendung vorstellen.
  • Der Rest des Umfangs entfällt auf Leerseiten, Deckblätter und Verzeichnisse.

Nächste Version

Die finale Revision der ISO 15223-1 ist noch nicht veröffentlicht. Daher könnte es sein, dass Symbole wie das für Medizinprodukte anders aussehen als weiter unten gezeigt.

Am 20.02.2020 hat die ISO die ISO 15223-1 bis zum 14.05.2020 zur Abstimmung gestellt.

Beispiel für die Festlegung von Symbolen

Die ISO 15223-1:2016 legt die Anforderungen an die Darstellung und die Verwendung von Symbolen tabellarisch fest. Die Tabellen enthalten die Spalten

  • Symbol
  • Symboltitel
  • Symbolbeschreibung
  • Anforderungen
  • Informative Anmerkungen
  • Einschränkung des Gebrauchs
  • Zusätzliche Anforderungen
  • Reg.-Nr. ISO 7000

Am Beispiel des Symbols „Hersteller“ sieht das wie folgt aus:

SymbolTitelBeschreibungAnforderungenInformative AnmerkungenEinschränkung des GebrauchsZusätzliche AnforderungenReg.-Nr.
Symbol Hersteller
HerstellerZeigt den Hersteller des Medizinprodukts nach den EU-Richtlinien 90/385/EWG, 93/42/EWG, 98/97/EGDas Symbol muss zusammen mit dem Namen und der Anschrift des Herstellers (d.h. der Person, die das Medizinprodukt in den Verkehr bringt) in unmittelbarer Nähe des Symbols erscheinen.Anmerkung 1: Dieses Symbol wird verwendet, um die in Europa geforderten Angaben anzuführen.

Anmerkung 2: Die vollständigen Definitionen […]

3082

2011-10-02

Die DIN ISO 7000 trägt den Titel „Graphische Symbole auf Einrichtungen“. Die darin definierten Symbole beschränken sich keinesfalls auf den Bereich der Medizinprodukte.

Die Webseite der ISO listet alle Symbole:

Die ISO-15223-1 bedient sich der Symbole der ISO-7000. Zum Vergrößern Klicken

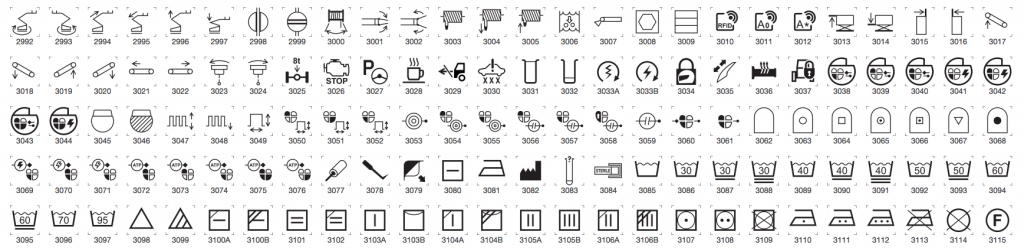

Abb. 1: Die ISO-15223-1 bedient sich der Symbole der ISO-7000. Zum Vergrößern Klicken

Die ISO bietet diese zum Kauf an. Darüber, ob davon Gebrauch gemacht wird, lässt sich streiten, da die Symbole in ausreichender Größe dargestellt werden und heruntergeladen werden können.

Beispiel für ein Symbol aus der ISO 7000
Abb. 2: Screenshot der ISO-Webseite mit dem Fabriksymbol (Hersteller)
Update

Für die nächste Version der ISO 15223-1 ist ein Symbol für „Medical Device“ angedacht. Teilweise finden sich die neuen Symbole schon in der ISO 7000. Das „Medical Device“-Symbol ist noch nicht darunter.

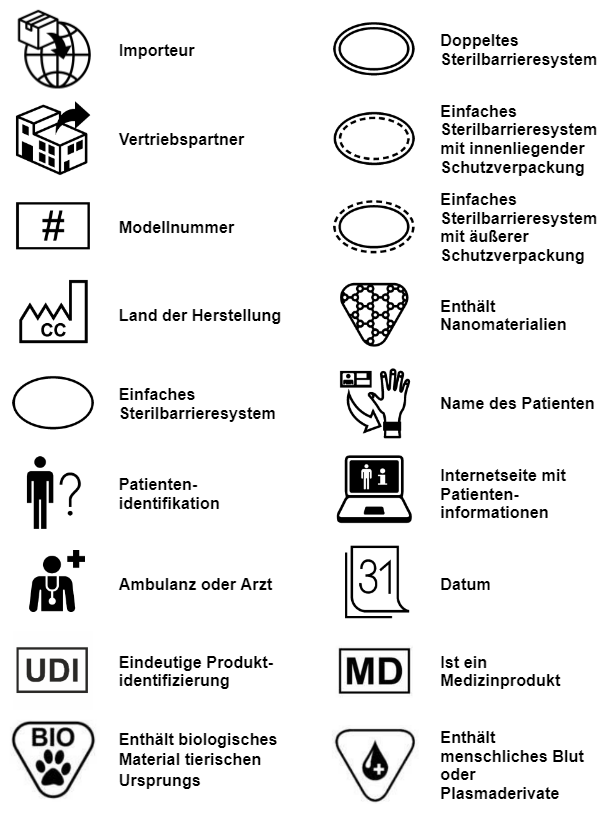

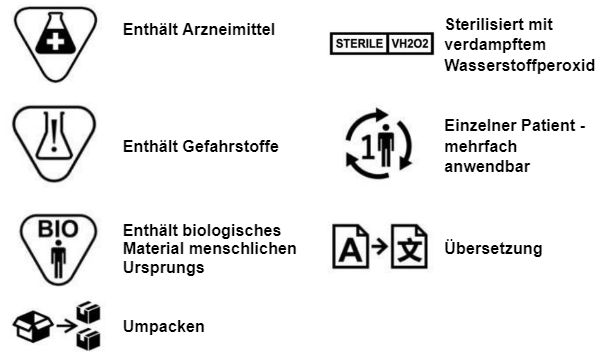

Symbole nach ISO 15223-1 für Medizinproduktehersteller
Abb. 3: Symbole für Medizinproduktehersteller
